交叉滾子軸承用于高精度工業機器人手臂和精密機床域，設備對軸承精度要求高，在此類軸承加工中，除了零件尺寸精度需要達到要求外，軸承裝配也很重要，本文就軸承合套做下介紹：

　　精密交叉滾子軸承合套定義：將預先加工好的軸承套圈和滾動體以及隔離塊組合配套并組裝，達到設計游隙以及啟動力矩的過程，此過程主要分為三個步驟：

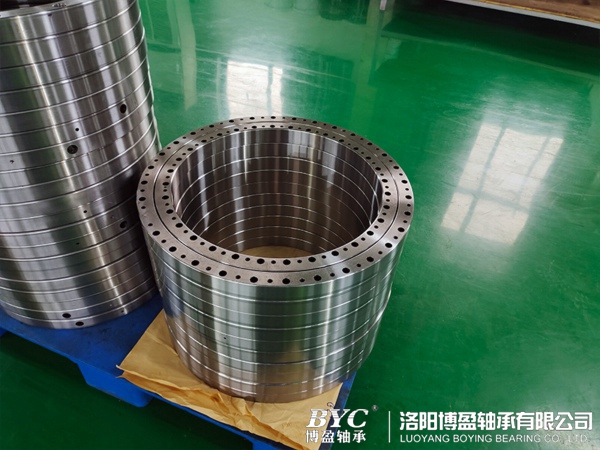

　　1.軸承磨加工配套：軸承終磨完成前對交叉滾子軸承進行內外圈配套，這是為軸承組裝預先排號，減小裝配測試游隙工作量，在軸承終磨時，磨工記錄軸承滾道尺寸，并根據滾子尺寸計算游隙大小，達到或接近設計游隙即可對對應套圈編號記錄，工后續裝配查閱;

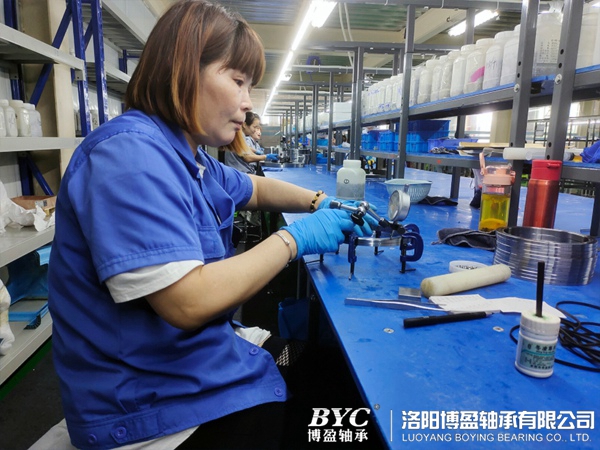

　　2.軸承裝配試游隙：交叉滾子軸承套圈完成磨加工進入裝配車間后，裝配人員在恒溫車間根據原始磨加工尺寸選擇滾子進行試裝，螺栓預緊后用儀器測量實際游隙，如果游隙合適進入下一個流程，否則更換滾子或者返修套圈;

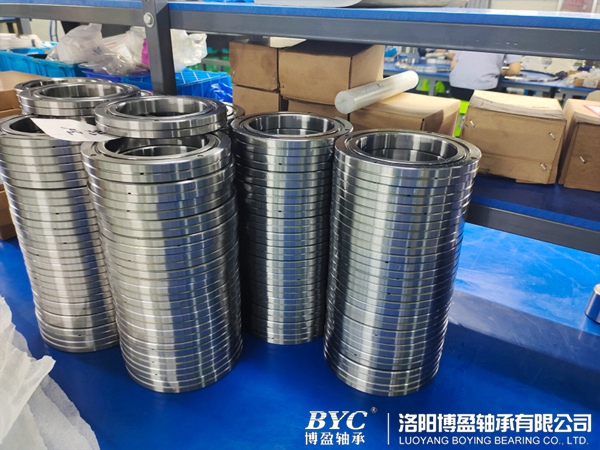

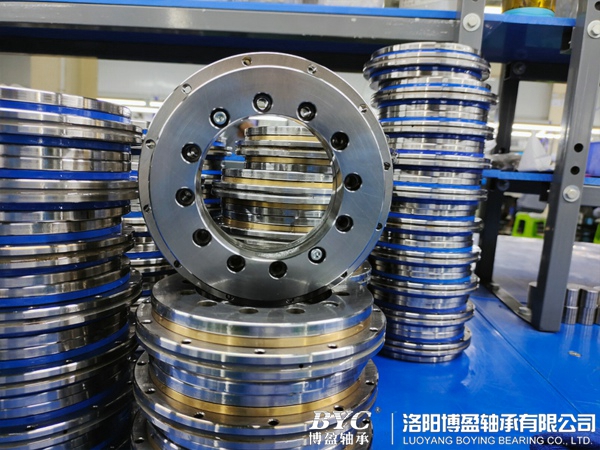

　　3.軸承組裝測精度及力矩：游隙合適的軸承配套編號并測量旋轉跳動值、裝配高度以及啟動力矩，并檢查外觀，各項指標合格后軸承裝密封圈+注脂，確保交叉滾子軸承旋轉靈活即為成品出貨。
